POCSAG 协议考古 - 硬件实现

上一篇文章梳理了 POCSAG 的协议格式，这一篇来看看硬件的实际选型。POCSAG 是运行在 2-FSK 调制之上的应用层协议，硬件层面只需要两个核心能力：一个支持 FSK 调制解调的射频前端，一个能跑协议解析的 MCU。看上去选择很多，但真要做的时候，射频芯片的寄存器配置、FSK 极性的匹配、频率稳定度、开发门槛都是坑。

好在 GitHub 上有几个开源项目，各走了一条路，拿来当硬件选型的参考很合适。

硬件选型

TTGO LoRa 32 价格不算低，但完全不用 DIY——一块板子到手即用，代码现成，不需要画 PCB。缺点是板子形态固定，体积、功耗、接口都没法自己调整。

自己画板的灵活度最高：通过嘉立创免费打板和淘宝采购芯片，成本应该会低于现成开发板，而且可以根据需求自由调整 PCB 尺寸、外设取舍等。代价是需要一定的 PCB 设计知识，尤其是射频走线部分——阻抗匹配、接地设计这些还是有一定的难度。如果要提高灵敏度再加入温度补偿晶振或者放大器等，就会更加复杂。对于我这种小白不太友好。

E32-900MBL-SC

产品链接

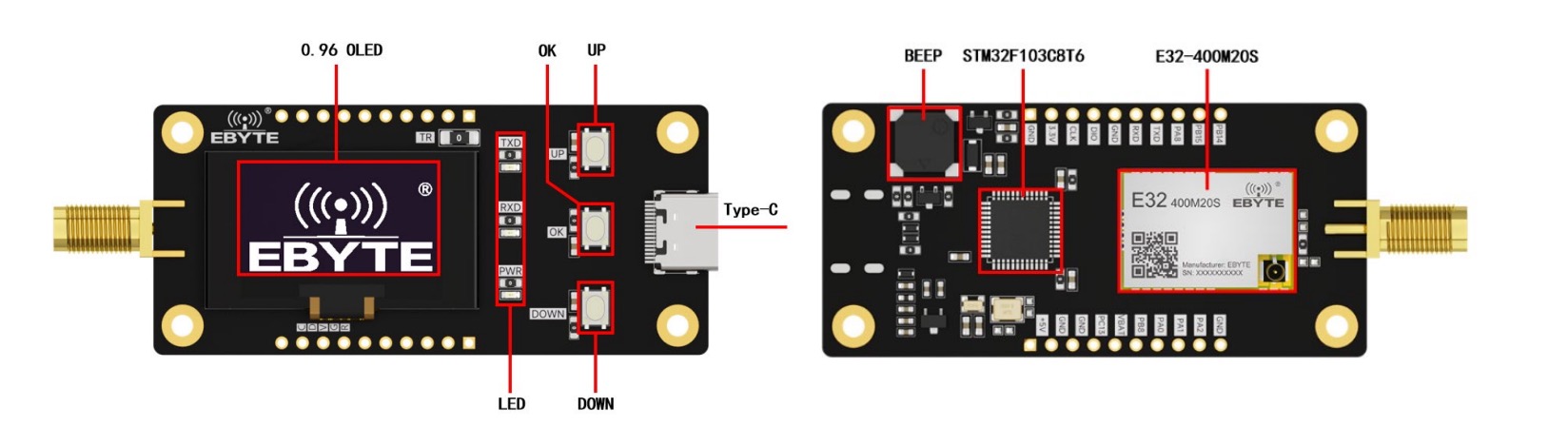

在淘宝搜索的过程中，我发现了另外一个很适合拿来跑 POCSAG 的硬件：亿佰特（Ebyte）的 E32-900MBL-SC 评估套件，单价 39 元，买了一对两块一共 78 元。基板上焊了一颗 STM32F103C8T6 作为主控，所有 GPIO 均已引出，自带一块 OLED 屏幕，方便离线查看；射频部分标配的是 E32-900M20S，一颗基于 SX1276 的 868/915MHz LoRa 贴片模块。射频子模块自带工业级 32MHz 有源温补晶振（TCXO）和 LNA 低噪声放大器，频率稳定度和接收灵敏度都比用普通晶振的开发板或自己画板裸焊 SX1276 要好一截，也不需要靠软件 AFC 来补偿频率漂移。亿佰特还提供了完整的软件示例和原理图，上手难度比从头画 PCB 低得多。

缺点也很明显：前三个项目都设计了与外部的无线通信（Wi-Fi、MQTT 或 Telnet），收到消息后可以实时推送；但这款开发板没有集成无线联网芯片，只能离线使用。当然也可以通过引出的 GPIO 自己外挂 ESP32 或者亿佰特自己的串口转蓝牙芯片来补上。

这个方案介于"现成开发板"和"自己画板"之间：不用画 PCB，但 MCU 和射频芯片都是可以直接操作的裸片，灵活度接近自己的硬件；TCXO 也解决了频率漂移问题，比用普通晶振的开发板省心不少。

软件部分

亿佰特官方提供了一套完整的 STM32 示例代码，涵盖屏幕驱动、按键处理、LoRa 收发等常用功能，免去了从寄存器开始撸裸机的痛苦。我基于 PlatformIO 建了一个新项目，避免依赖 STM32 的 IDE，把官方示例里的驱动层和 LoRa 传输逻辑用 AI 重写了一遍，一来熟悉整套外设的 HAL 用法，二来验证 LoRa 模式下射频链路是否正常工作。确认收发通路没问题之后，才正式切入 FSK 模式的开发。这部分软件细节放在下一篇单独展开。
